DISPOSITIVO DE FIJACION DE LOS SOPORTES DEL ESPEJO CILINDRO-PARABOLICO A LA VIGA DE UN COLECTOR SOLAR

Inventores/as:
1. JOSE LUIS CORTIZO RODRIGUEZ
2. EDUARDO RODRIGUEZ ORDOÑEZ
3. JOSE MANUEL SIERRA VELASCO
4. CASTELLANOS FERNANDEZ, Roberto
5. MEL ALVAREZ, Cristina
6. GARCIA LASTRA, Victor

ES

Publicación principal:

ES2390554A1 (14-11-2012)

Otras Publicaciones:

ES2390554B1 (30-09-2013)

Solicitudes:

P201030655 (03-05-2010)

Resumen

Dispositivo de fijación de los soportes del espejo cilindro-parabólico a la viga de un colector solar.

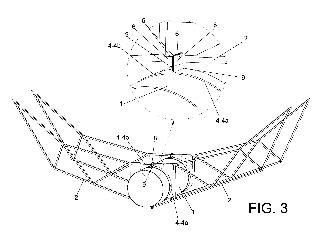

Comprende abarcones (4) constituidos por al menos dos tramos (4a y 4b) cuya configuración se adapta a la superficie de la viga (1), alrededor de la cual se disponen. Los extremos de cada tramo (4a, 4b) cuentan con una pestaña (5) que queda adosada a la pestaña (5) del extremo del tramo contiguo. Los soportes del espejo (3) están constituidos por brazos (2) dotados de pletinas (6) que se disponen adosadas a las pestaña (5), sobre las que se fijan dos pares de brazos (2) uno entre del otro, mediante elementos de fijación (8), que determina la fijación de los abarcones (4) a la viga (1) por presión.

Proporciona una configuración simplificada que reduce el tiempo de montaje del soporte (2) sobre la viga (1).
