DISPOSITIVO PARA LA MEDIDA DE LA CONVERGENCIA EN TUNELES

Resumen

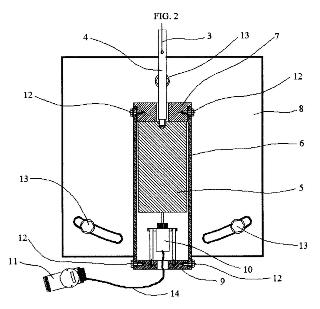

Dispositivo para la medida de la convergencia en túneles que comprende una pieza principal (5), una varilla cilíndrica (4), una pieza cilíndrica hueca (6), una tapa superior (7), una tapa inferior (9), un medidor de desplazamientos (10), una placa cuadrada (8) con dos ranuras simétricas (15) para fijarse a la pared del túnel mediante unos medios de fijación (13) y asegurar su verticalidad, unos bulones de anclaje expansivos (2) que se insertan en el perímetro de la sección del túnel y que conducen un cable (3). De aplicación en los sectores en los que se diseñen, produzcan o utilicen dispositivos para medir la convergencia en túneles, como por ejemplo el de maquinaria y equipo mecánico, el de construcción o el de industrias extractivas y del petróleo.
